Qatar Foundation se embarcó en un viaje para consolidar los datos operativos del campus de 12 km² de Education City y transformarlo en una ciudad inteligente. La organización utilizó AVEVA Operations Control para consolidar los datos operativos de sistemas de control dispares en todo su campus en una única plataforma operativa. Desde su implementación, la mayor visibilidad ha ayudado a Qatar Foundation a operar y responder a las emergencias de activos de manera más eficiente, a ahorrar agua y a reducir el consumo de energía en un 5,5 %.
Desafíos
Campus de 12 km² con más de 45 edificios, incluidas instalaciones educativas, hospitalarias, recreativas, industriales y deportivas
Diversas marcas y modelos de controles existentes en las instalaciones con interfaces de visualización, tendencias e informes incoherentes
Dificultad para controlar y supervisar todas las operaciones desde salas de control centralizadas
Resultados
proporcionó las herramientas necesarias para llevar a cabo investigaciones sobre las causas raíz, garantizando que los experimentos sigan funcionando y que los sistemas se diseñen de la manera más eficiente posible
5,5 %
de reducción en el consumo de energía
formó la piedra angular para la transformación de ciudades inteligentes a través de una plataforma operativa unificada
optimizó la formación de operarios gracias a la estandarización del diseño y la función
Education City
En Education City, una persona puede asistir a clase en una de sus ocho universidades, caminar hasta un evento deportivo en el estadio donde se celebró la Copa Mundial de Fútbol de 2022, acercarse a la biblioteca más grande de Catar para coger prestado un libro (de entre un millón) o, mejor aún, subir al tranvía eléctrico. Sin embargo, con tantas instalaciones en un área de 12 km² en un país conocido por su calor extremo, el consumo de energía sigue siendo una preocupación constante.
Qatar Foundation es una organización sin ánimo de lucro centrada en la educación, la ciencia, la innovación y el desarrollo comunitario. Fue fundada en 1995 por Su Alteza el jeque Hamad Bin Khalifa Al Thani y Su Alteza la Jequesa Moza Bint Nasser Al Misnad. Education City es la iniciativa insignia de la fundación. Debido a que la innovación y la sostenibilidad son fundamentales para su misión, Qatar Foundation deseaba reducir su huella de carbono y transformar Education City en una ciudad inteligente.
El reto residía en que cada centro de Education City tenía su propio sistema de control, cada uno de los cuales utilizaba sistemas de gestión de distintos proveedores con estaciones de trabajo independientes. Cada instalación requería una supervisión y un control locales, y los informes manuales ralentizaban aún más el proceso e introducían riesgos de error. Los operarios no podían detectar debidamente la pérdida de energía de refrigeración debido a una planificación incorrecta y a la falta de gestión energética. Formar a los operarios en cada sistema supuso una tarea monumental en sí misma. Como resultado de todo lo anterior, las operaciones eran menos eficaces. Pero Education City aspiraba a más.
"AVEVA Operations Platform armoniza Education City con la visión de nuestros líderes de transformarla en una ciudad digital inteligente, controlada desde un centro de mando centralizado para lograr una operatividad óptima y proporcionar la información necesaria para la toma de decisiones a fin de que nuestras prestigiosas instalaciones reduzcan su huella de carbono y sus costes de operación y mantenimiento".
—Georgios Sichanis, Director Sénior de Proyectos, ASTAD
Solución
AVEVA Operations Control optimiza la visibilidad de los procesos, centraliza el control y permite operar desde dos centros de mando interconectados en todas las instalaciones.

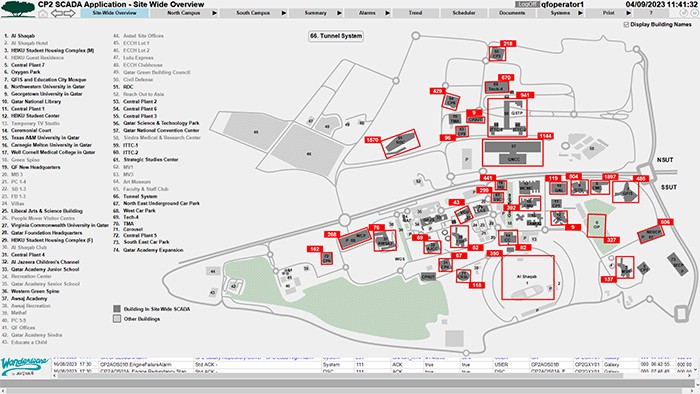

El primer nivel de la arquitectura de datos de las instalaciones de Education City proporciona una vista panorámica con la ubicación de cada edificio, así como el número total de alarmas correspondientes a cada uno de ellos.
Control centralizado y mayor visibilidad para ahorrar energía
Como la primera parte de la iniciativa de ciudad inteligente de Education City, se construyó una arquitectura unificada de datos de instalaciones utilizando AVEVA Operations Control para 45 de sus instalaciones. Controlados desde dos ubicaciones centralizadas, ahora los operarios pueden acceder, visualizar y estandarizar los datos operativos sin necesidad de estaciones de trabajo ni equipos independientes para monitorear cada instalación. Otras herramientas, como la planificación automática, los informes automatizados y las simulaciones de formación simplificadas, han permitido a Education City ahorrar tiempo, dinero y, sobre todo, energía, un aspecto muy importante en su camino para convertirse en una ciudad inteligente y sostenible.

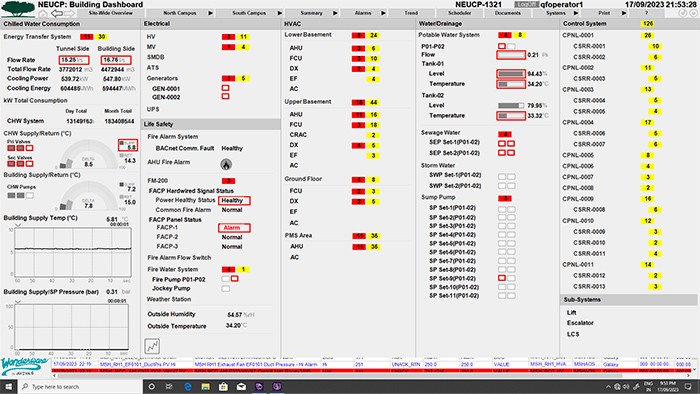

El panel de control del edificio muestra los KPI de los equipos para toda la instalación
Con AVEVA™ InTouch HMI, los operarios de Education City pueden ver cinco capas de operaciones, desde una vista aérea hasta indicadores clave de rendimiento (KPI) detallados para equipos específicos. Los operarios tienen acceso a una visión general de los distintos sistemas de una instalación, como la transferencia de energía, el agua fría, la electricidad, la climatización, el drenaje de agua o el estado de las bombas, y pueden obtener datos aún más específicos sobre una sola bomba o sistema eléctrico. De este modo, pueden tomar decisiones rápidas sobre el mantenimiento o la optimización. Esto proporciona a los operarios una mayor visibilidad y facilita el análisis rápido del estado de los equipos y la priorización de las actividades de mantenimiento. Con AVEVA™ InTouch Access Anywhere, los operarios pueden realizar este trabajo sin necesidad de estar físicamente presentes. Pueden ver y diagnosticar problemas a distancia antes de que se descontrolen.
Conseguir más con menos
Además de ofrecer una mejor visualización y acceso remoto a datos operativos cruciales, AVEVA™ Reports for Operations contribuye a optimizar y estandarizar los informes y las órdenes de trabajo automatizados y personalizados. Con esta herramienta de elaboración de informes, los operarios pueden aprovechar los archivos de otras soluciones y aplicaciones e integrar los datos en un entorno intuitivo, lo que facilita la creación y generación de informes automatizados.
Con la ayuda de las herramientas de planificación de AVEVA, los operarios pueden gestionar la iluminación, la calefacción y otros subsistemas de un edificio mediante reglas basadas en el tiempo o las condiciones. La ventaja de este planificador es que los operarios pueden establecer diferentes temperaturas para diferentes momentos, por ejemplo, reducir la refrigeración durante los periodos en los que un edificio o una sala permanecen desocupados, o según las condiciones de evento, como el tiempo de inactividad de los equipos o las condiciones meteorológicas.
Además de estas herramientas de elaboración de informes y planificación, la integración de AVEVA Operations Control con otras aplicaciones ha llevado a un aumento aún mayor de la eficiencia operativa. La capacidad de AVEVA Operations Center para integrarse con la gestión de instalaciones asistida por ordenador (CAFM, por sus siglas en inglés) permite a los gestores de instalaciones planificar, ejecutar y supervisar todas las actividades involucradas en el mantenimiento preventivo reactivo y planificado, la gestión de activos y los servicios operativos de las instalaciones.
El nuevo sistema también ha agilizado y mejorado la formación de los operarios. Los equipos adquieren amplios conocimientos sobre las filosofías SCADA, los principios de diseño, la arquitectura, la comunicación, la navegación, la gestión de alarmas, la planificación, los informes, el análisis de tendencias y la integración de la CAFM. Además, obtienen experiencia práctica con la simulación de procesos. Y dado que el nuevo sistema está basado en normas de diseño y función, ahora los operarios pueden gestionar cualquiera de las instalaciones. Los nuevos operarios pueden acceder a cursos de formación grabados para agilizar su incorporación sin necesidad de formación presencial adicional. Todo esto contribuye a los objetivos de sostenibilidad de Education City de lograr más con menos.

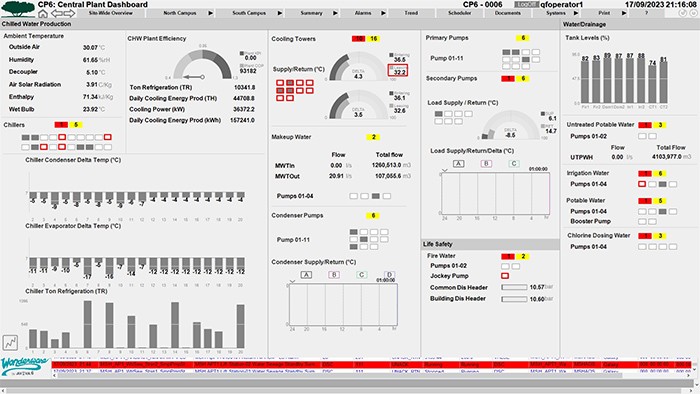

Panel de control completo del edificio CP6 que muestra los parámetros clave de la producción de CHW, el flujo de agua refrigerada, las bombas de condensador, las bombas primarias, las bombas secundarias, las bombas terciarias, las torres de enfriamiento y el enfriador
Diagnósticos en tiempo real que detectan fugas de agua costosas
La reducción del consumo de agua es uno de los objetivos de sostenibilidad de Education City. En una aplicación piloto, Education City implementó la gestión de medidores de agua utilizando herramientas AVEVA para que los operadores puedan ver el flujo de metros cúbicos por hora en los informes diarios del estado del medidor.
Por ejemplo, un operario que trabajaba a distancia recibió una alerta en su móvil porque el caudal de un contador de agua era muy elevado, lo que indicaba una fuga. En menos de una hora, el problema ya estaba solucionado. Antes, los operarios debían esperar hasta la mañana siguiente, cuando se encontraban con un gran charco de agua y tenían que actuar rápidamente. Ahora pueden evitar el desperdicio de energía y agua de refrigeración, lo que resulta muy costoso en un país cálido como Catar.
Los diagnósticos en tiempo real de todos los sistemas operativos y equipos han aumentado su fiabilidad y reducido los costes de funcionamiento. El consumo eléctrico de Education City se ha reducido considerablemente. La eficiencia de la planta de refrigeración ha mejorado de un promedio de 0,91 kW/TR a 0,86 kW/TR, lo que ha llevado a una reducción de costes del 5,5 % para Qatar Foundation.
Transformación digital de la empresa
La implementación de una plataforma operativa unificada es la piedra angular de la transformación de Education City en una ciudad inteligente. Ha reducido su huella de carbono gracias a la supervisión remota de equipos, la formación optimizada y la visualización y el diagnóstico avanzados, lo que ha permitido aumentar la eficiencia operativa y optimizar el consumo de energía. Con la ayuda de AVEVA Operations Control, Education City creó dos centros de mando de última generación que supervisan y controlan más de 45 instalaciones, pero eso no es todo. Con esta plataforma escalable, Education City planea una transformación digital de toda su empresa para el año 2025.
Aspectos destacados del producto
AVEVA Operations Control
La solución AVEVA Operations Control dota a los equipos de operaciones del software necesario para operaciones industriales modernas, y ofrece un método coherente de conexión de equipos en toda la empresa.
AVEVA InTouch HMI, anteriormente Wonderware
Antes conocido como InTouch HMI
InTouch es un software HMI galardonado con el que podrá alcanzar una calidad operativa superior. Es utilizado en más de un tercio de las instalaciones industriales del mundo, prácticamente en todos los países e industrias.
